【UE5】UE5のマテリアルで図形を描いてみる

2024年4月11日 2025年1月23日ランカース

UE5勉強中のプログラマー尾関です。

UE5のマテリアルエディタではノードの組み合わせで図形描画やアニメーションを作ることができるので、それを使った図形を描画する方法について紹介します。

まずはコンテンツドロワーを右クリックして「マテリアル」を作成します。

作成したマテリアルを開いて Material Domain に “User Interface“、Blend Mode に “Translucent” を指定します。

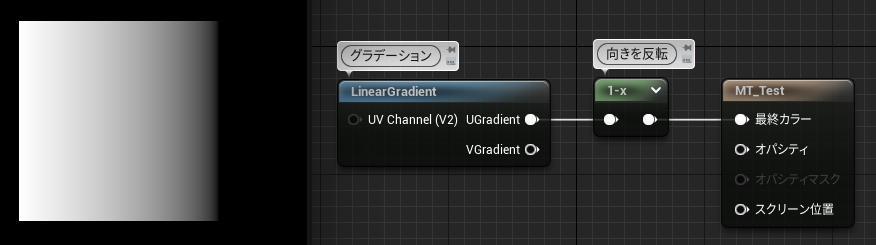

まずはわかりやすいところで線を引いてみます。

“DrawLine 2D” ノードを「最終カラー」に接続すると線が引かれます。

“DrawLine 2D” のパラメータは以下のようになっています。

パラメータ	説明	補足
Coodinates (Vector2)	UV値	通常は TextureCoordinate で良いはず
P0 (Vector2)	線の開始地点	(0.0, 0.0) から (1.0, 1.0) の範囲で指定します
P1 (Vector3)	線の終了地点	(0.0, 0.0) から (1.0, 1.0) の範囲で指定します
Line Width (float)	線の太さ	0.0 から1.0 の範囲で指定します
Edge Falloff (float)	角のぼやけサイズ	0.0 から1.0 の範囲で指定します。大きくなるほど線がぼやけます
Square Corner?	角丸にしないかどうか？	デフォルト Trueなので、有効にしたい場合は Static Bool ノードをつないで False に設定する必要がある。また角丸部分は P0 / P1 で指定した値よりも膨らむので、余白が必要となる。

例えば以下のようにパラメータを指定すると、横向きで太い境界のぼやけた線となります。

“Square Corner” を False に指定すると角丸の四角形を描画することもできます。

ただ、このとき丸くするための余白が必要であることに注意します。

色を付けたい場合は「オパシティ」に接続して、「最終カラー」に Constant4Vector を接続します。

円は SphereMask を使うと簡単に描くことができます。

Sphere（＝球体）という名前の通り、もともと3D空間で使うノードですが、UV空間で円を表現するノードとして使うこともできます。

Subtract (減算) を使うと、切り抜いてマスクすることができます。

図形を組み合わせたい場合は “Add” で合成できます。

“CustoｍRotator” を使うと回転ができます。

パラメータ	説明	補足
UVs (Vector2)	UVの値	通常は TextureCoordinate で問題ないはず
Rotation Center (Vector2)	回転の中心	デフォルト (0.5, 0.5) は、テクスチャの中央を基準に回転する
Rotation Angle (float)	回転角度	取りうる値は (0.0～1.0) です。0.0: 0度0.25: 90度0.5: 180度0.75: 270度
